2022年7月24日

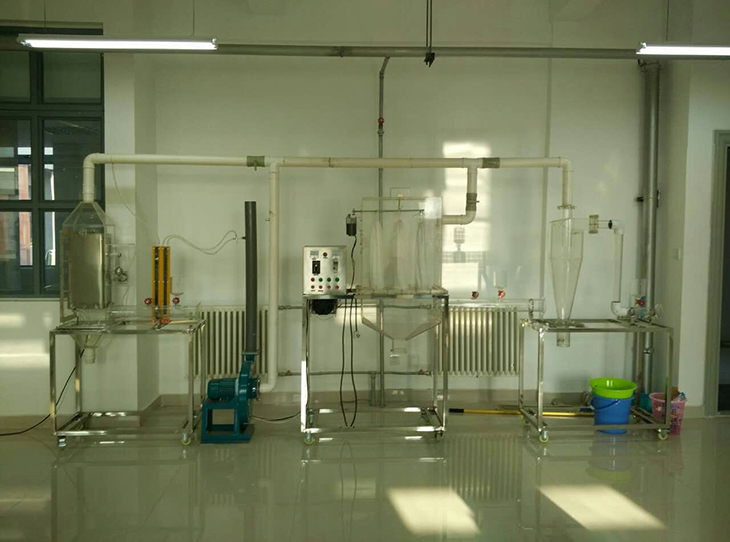

SB-CCJD靜電、旋風、袋式除塵器性能測定試驗臺
1、外形尺寸：2000×500×1800mm
2、工作電壓：220V
功率：3KW
3、主要用途：了解旋風除塵器的結構；濾塵器[布袋式除塵器]性能測試；測定或調節除塵器的處理風量；測定除塵器阻力與負荷的關系（即不同入口風速時阻力變化規律或情況）；測定除塵器效率與負荷的關系（即不同入口風速時除塵效率的變化規律情況）
4、電場電壓：0～20KV、（可調）、裝置外形尺寸：長2200mm寬500mm高1700mm、電源電壓：
220V 功率1800W
5、測壓連接管：優質硅膠管
6、主要配置：有機玻璃靜電除塵器1套、高壓靜電發生器、有機玻璃實驗除塵器；發塵裝置；高壓引風機；氣塵混合器、流量測試裝置，測試管路、變壓器、粉塵自動加料裝置、卸除灰塵裝置、離心通風機、風量調節閥、電控箱1只、漏電保護開關、按鈕開關、110PVC連接管路1批、帶移動輪子不銹鋼支架等組成。

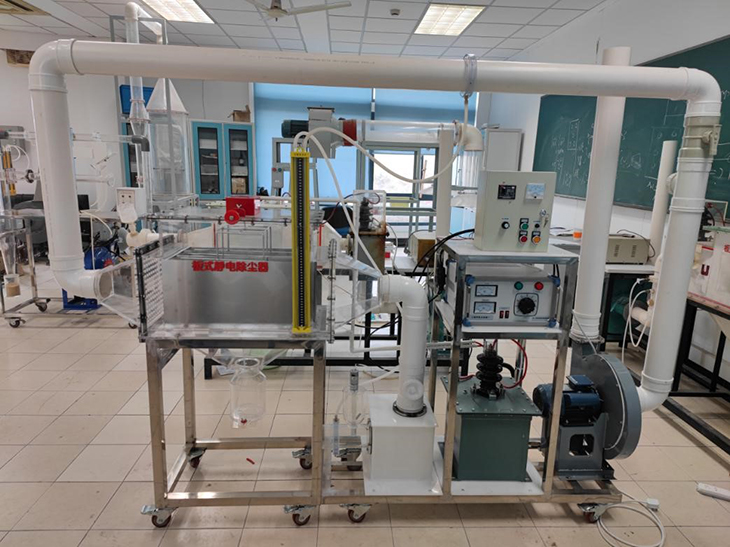

SB-CCJDT靜電、旋風除塵和機械振打袋式除塵組合裝置
一、實驗目的：
1．觀察含粉塵的氣流在旋風分離器和袋式除塵器內的運動狀況。
2．了解旋風分離器和袋式除塵器的除塵原理，計算除塵效率。
3．測定板式靜電除塵器的除塵效率。
4．了解靜電除塵器的風壓、風速、電壓、電流板間距等因素對除塵效率的影響。
二、主要配置：
離心風機、旋風分離器、袋式除塵器、靜電除塵器、高壓靜電發生器、機械振打裝置、風量調節閥、發塵箱、集塵裝置、管路、U型壓力計、畢托管流量計、振動電機、電路控制柜、不銹鋼框架
三、技術參數：
旋風除塵器單元
1．除塵效率：70%~80%；氣體含塵濃度：<50g/
m3；處理粉塵粒徑：20～200μm
。
2．標準旋風分離器：直徑Φ300mm，分離器內筒出口連接收集裝置，收集密度小的物料，優質透明有機玻璃制成。
四、機械振打袋式除塵器單元
1.濾袋為天然纖維棉，粉塵附著率高，適合去除0.1-10微米的粉塵。
2.處理風量：100~300m3/h
，動力裝置布置為負壓式，除塵效率達90% ，壓力降：<2000Pa。
3.除塵器：除塵過濾速度為1m/min，優質透明有機玻璃材質。
4.濾袋：直徑為110mm,濾袋高度為500mmm，濾袋材質為：天然纖維棉，濾袋結構為內濾式。裝置共有6個濾袋，
5.加料器管道采用電機加料發塵裝置。加塵管道為優質透明有機玻璃制成，能看到粉塵流動過程。
6.壓力損失測量：±4000PaU型壓力計。
7.振打電機電壓：220V/40W，振打頻率：50次/分鐘。
靜電除塵單元
1、高壓靜電發生器：工作電壓0-20KV，工作電流0-20mA。
2、機械振打裝置：電機功率25W，轉速0-50r/min。
3、處理粉塵粒徑，0.1～100μm
，除塵效率約：90％ 。
4、集塵板：尺寸450×240mm
，集塵板總面積：0.32m2。
5、靜電除塵器由有機玻璃制成，便于觀察。
五、動力和測量單元
1、粉塵加料裝置、粉塵收集裝置等均由優質透明有機玻璃制成。粉塵收集裝置卡盤連接，方便裝卸。
2、風量測量：畢托管流量計，L型皮托管1套，配U型壓力計。
3、高壓抽風機：風量600m3/h，風壓1500Pa，功率750W，轉速2800r/min，帶變頻器調節風量。
4、PVC管道。管道直徑90
mm。管道可連接拆裝。
5、人工采樣口4組。
6、接觸器、開關、漏電保護空氣開關。
7、儀表柜：測控、電器設備在實驗架上。外形尺寸：3000×600×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，不銹鋼框架框架，水平調節支撐型腳輪。
8、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
|
