2022年4月18日

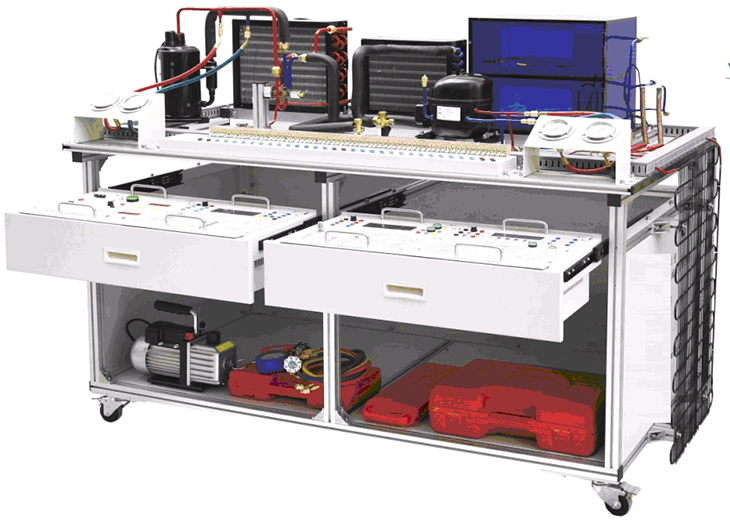

SB-307空調制冷系統拆裝實踐平臺
1.
功能要求
（1）空調制冷系統拆裝實踐平臺應集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、
充注制冷劑與運行調試于一體。
（2）平臺應采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子。
（3）平臺應可清楚的看到制冷系統結構及主要部件的實物，系統至少配置電壓表、交流電流表、壓力表、信號指示燈。
（4）平臺考核板上應印有分體式空調器電氣控制電路圖并加以檢測點，并可通過電腦設置故障。
（5）空調部分應具有制冷模式、制熱模式、除濕模式、送風模式四種工作模式。。
（6）平臺應采用輕型材料拼裝成桌面。
2.
技術指標要求
（1）輸入電源：單相三線
AC220V±10% 50Hz
（2）工作環境
：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
（3）設備容量
： ≤1.5KVA
4、制冷劑：空調部分R22或同性能制冷劑
5、防觸電保護類型
不小于 I類
6、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7、環保等級
材料選用符合國家相關環保標
3.
應有配置要求
1、至少配置空調制冷系統管路、安全插端子排，不同壓力范圍的壓力表等。
2、電源模塊
應包括漏電短路器，電壓表，電流表、電源插座、安全連線。
3、分體空調控制線路模塊
應包括空調控制板，遙控接收板，空調遙控器，電位器等、指示燈。
4、家用空調系統
應包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡。
|
