SBK-ZDH自動化實訓裝置
自動化實訓裝置需按照人社部頒發的“維修電工技術等級標準”和“職業技能鑒定規范”的內容要求，結合技能大賽電氣安裝與調試項目的競賽規程，根據維修電工高級、技師培訓的實際情況建立集培訓學習、理論驗證、實訓操作、考核鑒定于一體的多功能實訓裝置。同時可以讓學生學會PLC 控制技術、步進控制技術、伺服傳動控制技術、傳感器技術、位置控制技術、機械傳動等技術，提高學生綜合應用PLC技術能力，主要用于電氣自動化設備安裝與維修、機電一體化等專業崗位的技能實訓與考核。

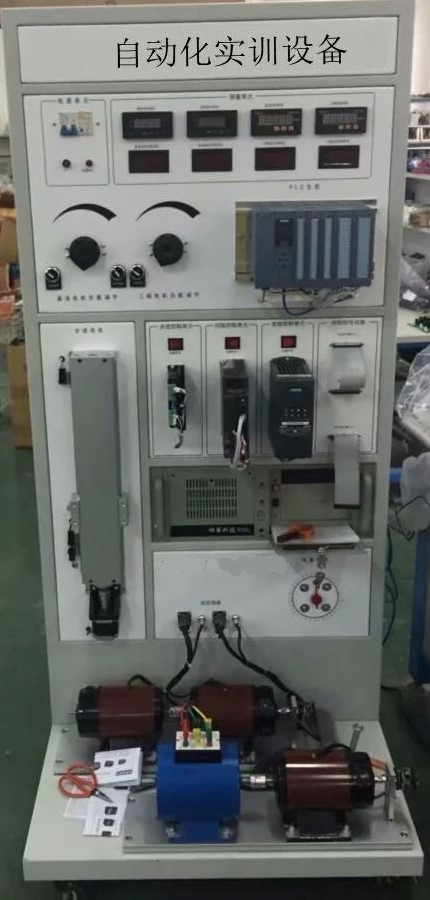

參考圖片
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃，相對濕度＜85%（25℃），海拔＜2000m。
3.裝置容量：＜1.5kVA
4.實訓裝置為
5.每工位配元器件要求
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
交流電動機控制實訓模塊（兩臺三相交流異步電動機、一臺雙速電動機） |
一臺交流異步電動機采用編碼器測速并顯示，一臺雙速電機采用霍爾開關測速 |
套 |
1 |
采用知名品牌 |
|
2 |
電機轉換端子實訓模塊 |
由黃綠紅強電座各4組，固定于1.2mm厚鋼板上，每組強電座絲印有電氣符號標識。 |
套 |
1 |
采用知名品牌 |
|
3 |
傳感器模塊 |
配行程開關2個，電感、電容、光電傳感器各1個 |
套 |
1 |
采用知名品牌 |
|
4 |
CPU |
三菱3-48mr |
套 |
1 |
|
|
5 |
變頻器 |
變頻范圍：0-400HZ,輸出電壓：380-650V,輸出功率：0.75-400W |
套 |
1 |
三菱 d-720 |
|
6 |
指示燈模塊 |
DC24V 3紅、3黃、3綠 |
只 |
9 |
采用知名品牌 |
|
7 |
熱過載繼電器模塊 |
JRSID-25 0.63-1A |
只 |
2 |
配底座 |
|
8 |
JRSID-25 1.6-2.5A |
只 |
1 |
配底座 |
|
9 |
接觸器模塊 |
LC1-D0601M5N AC220V |
只 |
8 |
三對常開一對常閉 |
|
10 |
LA1-DN22 |
只 |
8 |
采用知名品牌 |
|
11 |
DC24V繼電器 |
只 |
8 |
采用知名品牌 |
|
12 |
漏電保護器模塊 |
DZ47LE-32-4P 10A |
只 |
1 |
采用知名品牌 |
|
13 |
開關電源模塊 |
CL-A-15-5 |
只 |
1 |
DC5V/3A |
|
14 |
HS-100-24 |
只 |
1 |
DC24V/4.5A |
|
15 |
按鈕開關模塊
|
Φ22-LAY16-AR11 紅色 |
只 |
5 |
三力 |
|
16 |
Φ22-LAY16-AG11 綠色 |
只 |
5 |
三力 |
|
17 |
Φ22-LAY16-CR11 |
只 |
1 |
三力 |
|
18 |
Φ22-LAY16-DB22 |
只 |
2 |
兩檔 三力 |
|
19 |
Φ22-LAY16-DB22 |
只 |
2 |
三檔 三力 |
|
20 |
接線排及線槽 |
SUK-1.5N |
套 |
1 |
若干 |
|
21 |
觸摸屏 |
昆侖通態7寸 |
套 |
1 |
|
|
22 |
實訓平臺 |
由40x40mm型材、1.2mm厚網孔板組建門子結構 |
個 |
1 |
|
