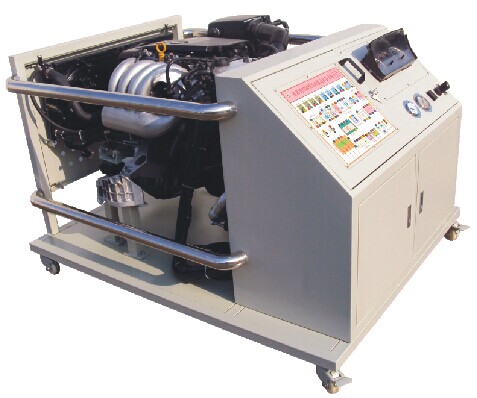

SB-QC212B型雙燃料發動機實訓臺
【產品簡介】
4G93電噴發動機總成電控單元，燃油供給系統，水冷卻系統蓄電池排氣管，發動機及變速器電腦板插腳一一對應信號檢測區控制面板，可移動臺架(噴塑)。
【功能特點】
1、發動機和自動變速器能順利起動，工作平穩，加速有力。
2、面板上設有測試口；可在板面上通過萬用表測量各傳感器信號和數據。
3、板面上設有原車發動機(和變速器)電控系統原理圖。
4、直觀反映各種故障設置時發動機性能的影響。
5、故障設備部分；采用觸摸式面板，微機控制故障設置，能設置和清除故障。
6、面板上配有：燃油壓力表，真空壓力表，自動變速器油壓表（電壓檢測表），電壓檢測表可測各電腦板各端子電壓。
【產品工藝】
一、面板工藝和特點
（一）測量面板
面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用8mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。具有耐磨（耐磨耐刮效果超過有機玻璃），防潮，耐腐蝕（耐優質化清劑腐蝕），不易退色等特點。（非噴畫、鋁塑板UV或印刷可比）。
（二）控制面板
1、采用5mm厚鋁塑板，堅固耐用，不易變形。
2、采用高清晰度字體，永不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。
二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
四、金屬表面采用高溫噴塑處理，漆面堅固美觀。
【參數】
1、外形尺寸：1500mm X 1200mm X 1150mm（長X寬X高）
2、工作電源：12V/60AH蓄電池
3、油箱容積：10L
4、工作溫度：-50℃～50℃、
