YYWAJUE-透明液壓PLC控制實驗裝置（挖掘機液壓試驗臺）
透明液壓PLC控制實驗裝置（挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。
一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：松三菱FX1S－20MR主機
（繼電器輸出方式）
4、液壓實驗泵電機功率：250W 調速范圍0－1500RMP
液壓泵工作時噪聲≤58dB
演示實驗油路液流要求壓力僅需0.8-1.2Mpa (油泵最高壓力：Pmax＝2.5Mpa)
5、電磁換向閥：AC220V 吸力3Mpa
6、實驗臺外型尺寸：1500mm×650mm×1700mm
7、挖掘機試驗臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm
二、特點：
1、在原有透明液壓PLC控制實驗裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。
2、透明液壓試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、主要功能：
1、真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；
2、了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；
3、進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；
4、進行挖掘機液壓系統壓力、流量等參數的測量實驗。
四、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
22、液壓挖掘機液壓回路

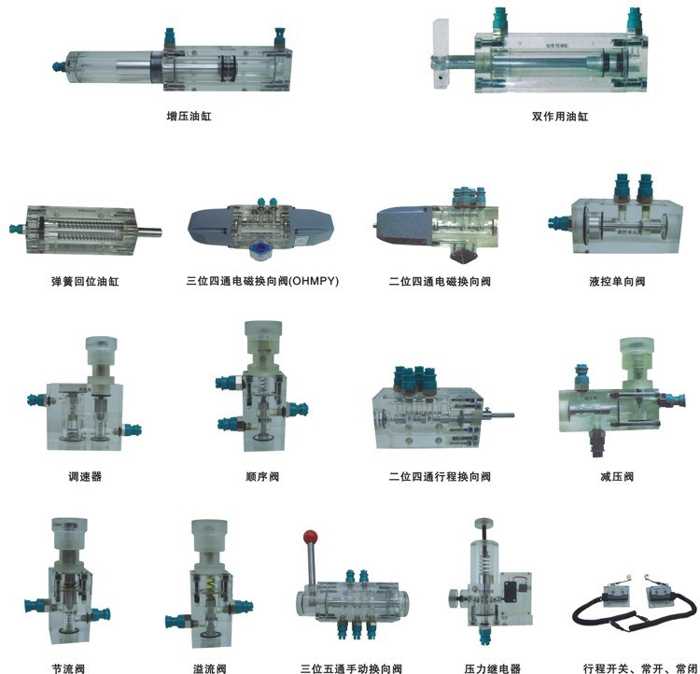

五、液壓元件
透明液壓挖掘機配置清單
|
序號 |
分 類 |
元 件 分 類 |
數量 |
|
1 |
實訓裝置 |
實驗臺 |
1 |
|
實驗柜（桌） |
1 |
|
挖掘機試驗臺 |
1 |
|
2 |
泵站（內帶） |
拖動直流電機 |
1 |
|
專用直流電源及調速控制電路 |
1 |
|
齒輪油泵 |
1 |
|
油箱 |
1 |
|
3 |
透明元件 |
雙作用油缸（帶行程撞塊） |
2 |
|
彈簧回位油缸 |
1 |
|
增壓油缸 |
1 |
|
輔助油箱 |
1 |
|
單向閥 |
2 |
|
液控單向閥 |
2 |
|
溢流閥（直動式） |
2 |
|
溢流閥（先導式） |
1 |
|
節流閥（直動式） |
1 |
|
調速閥 |
2 |
|
順序閥 |
2 |
|
減壓閥 |
1 |
|
二位二通電磁換向閥 |
1 |
|
二位四通電磁換向閥 |
2 |
|
“O”型三位四通電磁換向閥 |
3 |
|
“H”型三位四通電磁換向閥 |
1 |
|
“M”型三位四通電磁換向閥 |
1 |
|
二位四通行程換向閥 |
1 |
|
三位五通手動換向閥 |
1 |
|
壓力繼電器 |
1 |
|
壓力表 |
3 |
|
微動行程開關（常開、常閉） |
2對 |
|
三通 |
7 |
|
四通 |
3 |
|
4 |
附件 |
毛巾 |
2 |
|
油盤 |
1 |
|
透明液壓皮管 φ8 |
30米 |
|
專用液壓油 |
5公斤 |
|
5 |
電器配件 |
電磁閥通用連接線 |
5 |
|
壓力繼電器插頭線 |
1 |
|
編程電纜（三菱） |
1 |
|
6 |
工具盒 |
螺絲刀3×80 （一字、十字） |
2 |
|
剪刀 |
1 |
|
活動板手 |
1 |
|
尖嘴鉗 |
1 |
|
內六角扳手M5 |
1 |
|
內六角扳手M6 |
1 |
|
內卡簧鉗 |
1 |
|
外卡簧鉗 |
1 |
|
油塞 |
5 |
|
快速油接頭 |
5 |
|
各種密封圈 |
1 |
|
7 |
資料
|
實訓使用說明書 |
1 |
|
光盤（三菱PLC編程軟件與控制程序） |
1 |
|
