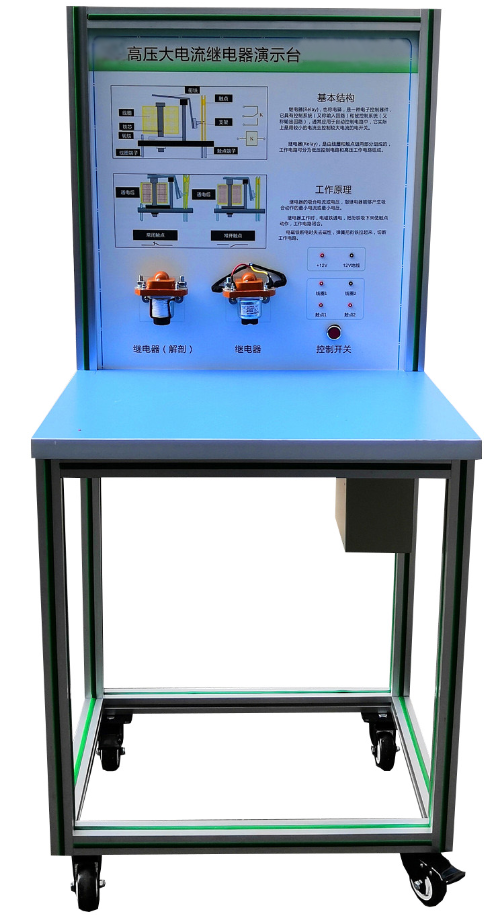

SBXNY-04高壓大電流繼電器實訓臺
一、產品簡介
選用主流新能源配套高壓大電流繼電器，為比亞迪，江淮新能源等配套；提供兩款繼電器，每款各兩件，一件解剖，一件用于通電測量，讓學員掌握高壓大電流繼電器內部結構和工作原理。
二、功能特點
采用主流新能源配套高壓大電流繼電器，與動力電池包內部使用的繼電器完全相同，安裝在絕緣板上，在通電狀態下檢測高壓端子的通斷。
解剖的高壓大電流繼電器用于內部結構認識。
面板繪制高壓大電流繼電器工作原理和注意事項。
實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
三、技術規格
1.設備外形尺寸： 700*700*1450（長*寬*高）
2.面板外形尺寸： 700*700（長*寬）
3.工作溫度： -20°～+40°
4.開關電源： AC220V-DC12V-30A
5.高壓大流繼電器:EV200AAANA
線圈電壓:9～36VDC
最大額定工作電壓： 900VDC
額定接觸電流:500A
機械壽命:100萬次
6．高壓大電流繼電器:EVR200CE
線圈電壓：12VDC
最大額定工作電壓： 1000VDC
額定電流：200A
短期承載電流：500A
機械壽命：20萬次
五、基本配置：高壓大電流繼電器EV200AAANA（兩件，其中一件解剖），高壓大電流繼電器EVR200CE（兩件，其中一件解剖），數字式萬用表，開關電源，手動開關，可移動實訓臺(帶原理面板)。
六、產品工藝標準:設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。
|
