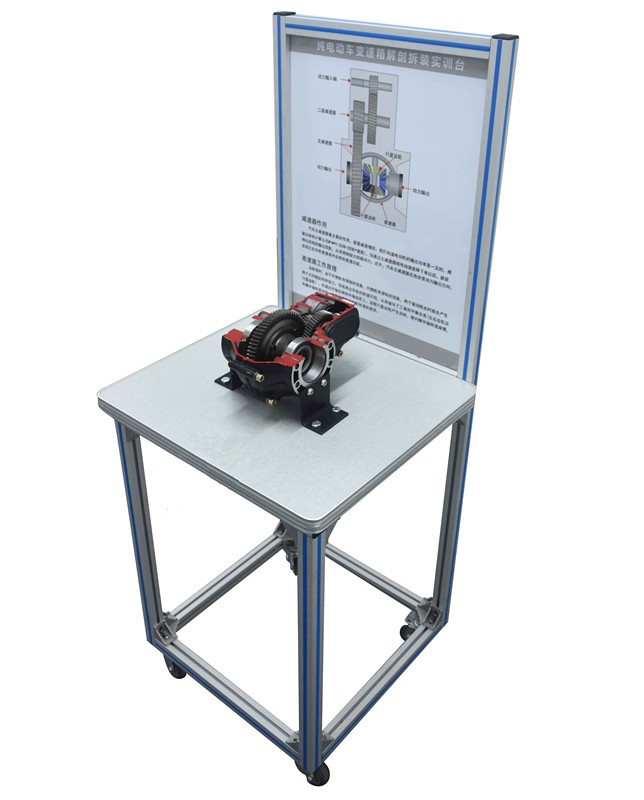

SBXNY-015純電動車變速箱解剖拆裝實訓臺
一、技術參數
1.平臺外形尺寸：700*700*1410（長*寬*高）
2.教板外形尺寸：700*700（長*寬）
3.工作溫度： -20°～+40°
4.變速箱：兩級減速，減速比16.7
二、配置要求
變速箱，手動搖把，可移動平臺。
三、功能要求
1.變速箱放在平臺上，借助手動搖把，可以使變速箱主軸旋轉，觀察內部齒輪減速原理。
2.變速箱內部一級減速齒輪，二級減速齒輪，差速器解剖面均涂顏色，清晰顯示安裝位置和動力傳動路線。
3.實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.實訓臺配教板，清晰再現內部零部件名稱和聯接方式。
5.實訓臺另配1臺變速箱，供學員練習拆裝。
|
