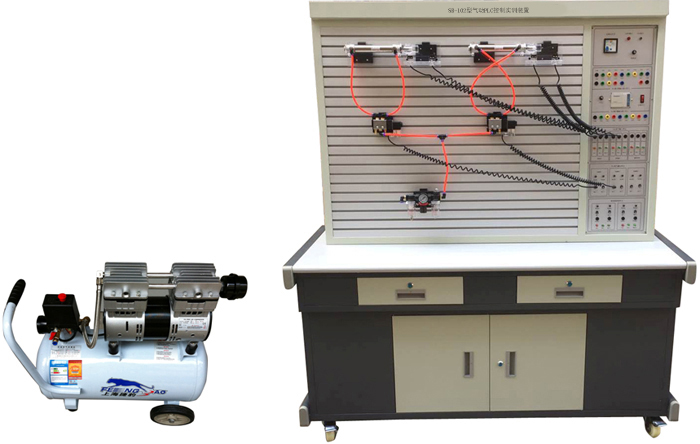

SB-102型氣動PLC控制實訓裝置
氣動與PLC控制實訓裝置是應現代液壓氣動專業教學實驗要求。根據液壓與氣動傳動,氣動控制技術等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。
此外，氣動與PLC控制實訓裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、PLC主機模塊：PLC選用西門子S7-200主機，CPU224系列，I/O口24點，繼電器輸出形式，主機為14點開關量輸入，10點開關量輸出。
7、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕 氣動元件獨立模塊等。
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路 &nbsnbsp;
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC編程軟件學習和使用
24、PLC與計算機的通訊，在線調試、監控
25、PLC控制的液壓基本回路實訓（優化控制）
四、氣動PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
實訓桌 |
1張 |
上海碩博 | |
|
2 |
實訓臺 |
1臺 |
上海碩博 | |
|
3 |
PLC主機模塊 |
西門子S7-200 |
1塊 | |
|
4 |
電源模塊 |
1塊 | ||
|
5 |
繼電器控制模塊 |
1塊 |
上海碩博 | |
|
6 |
PLC控制按鈕模塊 |
1塊 |
上海碩博 | |
|
7 |
單作用缸 |
QGX25ⅹ100 |
1只 |
天工牌 |
|
8 |
雙作用缸 |
QGX25ⅹ100 |
2只 |
天工牌 |
|
9 |
旋轉氣缸 |
透明 |
1只 |
上海碩博 |
|
10 |
三聯件 |
AC2000 |
1只 |
天工牌 |
|
11 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
天工牌 |
|
12 |
手動換向閥 |
H210—08 |
1只 |
天工牌 |
|
13 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1只 |
天工牌 |
|
14 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1只 |
天工牌 |
|
15 |
單電磁換向閥（二位五通） |
4V210-8 |
2只 |
天工牌 |
|
16 |
雙電磁換向閥（二位五通） |
4V220-8 |
1只 |
天工牌 |
|
17 |
雙電磁換向閥（三位五通） |
4V230-8 |
1只 |
天工牌 |
|
18 |
單氣換向閥（二位五通） |
4A210—08 |
2只 |
天工牌 |
|
19 |
雙氣換向閥（二位五通） |
4A220—08 |
2只 |
天工牌 |
|
20 |
行程閥（機控） |
MOV—2 |
1只 |
天工牌 |
|
21 |
行程閥（按鈕） |
MOV—3 |
1只 |
天工牌 |
|
22 |
行程閥（按鈕帶鎖） |
MOV—3A |
1只 |
天工牌 |
|
23 |
或門型梭閥 |
KV—08 |
2只 |
天工牌 |
|
24 |
快速排氣閥 |
QE—02 |
2只 |
天工牌 |
|
25 |
單向節流閥 |
ASC-08 |
2只 |
天工牌 |
|
26 |
單向節流閥（裝在缸體上） |
JSC601 |
7只 |
天工牌 |
|
27 |
單向閥 |
1/4 |
2只 |
天工牌 |
|
28 |
順序閥 |
透明 |
1只 |
上海碩博 |
|
29 |
氣容 |
儲氣罐 |
1只 |
上海碩博 |
|
30 |
消聲器 |
1/8 |
2只 | |
|
31 |
消聲器 |
1/4 |
1只 | |
|
32 |
三通（T型三通） |
Ø 6 |
4只 | |
|
33 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1只 | |
|
34 |
四通 |
Ø 6 |
2只 | |
|
35 |
氣管 |
PU6ⅹ4 |
20米 | |
|
36 |
行程開關（裝在缸體上） |
4只 | ||
|
37 |
編程電纜（適配器） |
西門子 |
1條 | |
|
38 |
工具箱 |
1個 | ||
|
39 |
內六角扳手（4M、5M、6M） |
3把 | ||
|
40 |
螺絲刀一字 |
1把 | ||
|
41 |
螺絲刀十字 |
1把 | ||
|
42 |
剪刀 |
1把 | ||
|
43 |
活動板手 |
1把 | ||
|
44 |
尖嘴鉗 |
1把 | ||
|
45 |
氣孔塞頭 |
Ø 6 |
10只 | |
|
46 |
氣動實訓說明書 |
1冊 | ||
|
47 |
西門子PLC編程軟件、程序 |
光盤 |
1盤 |
