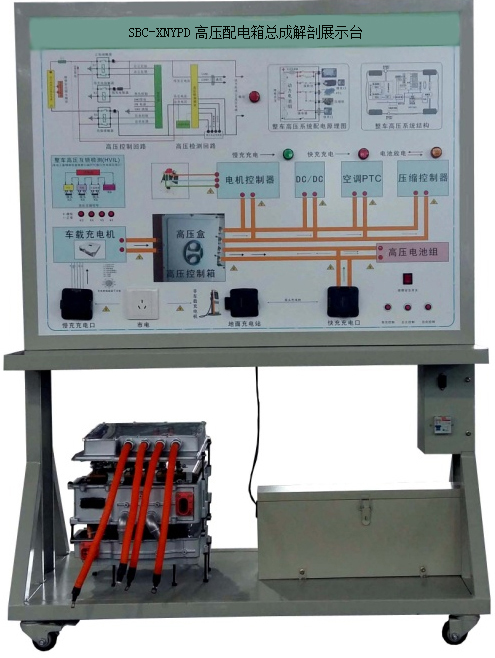

SBC-XNYPD高壓配電箱總成解剖展示臺
一．產品簡介
本設備采用 BJEV原車 新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。
二．設備組成
高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。
三．功能特點
1．展示BJEV高壓盒高壓器件的組成結構和工作過程；
2．設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色電路圖；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；
3．控制臺安裝有BJEV高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
4．系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5．展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6．實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
四、技術規格
外形尺寸（約）：1240×650×1700mm(長×寬×高)
動力電源：24V20ah
工作電壓：24v
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
五、實訓實驗項目
1.新能源汽車高壓器件認知。
2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
3.新能源汽車高壓器件拆裝與安全防護實訓。
4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
5.新能源汽車整車高壓區認知實訓。
6.新能源汽車高壓線路拆裝與檢測實訓。
7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
