"追求技術進步、服務科教興國、支持教育事業"

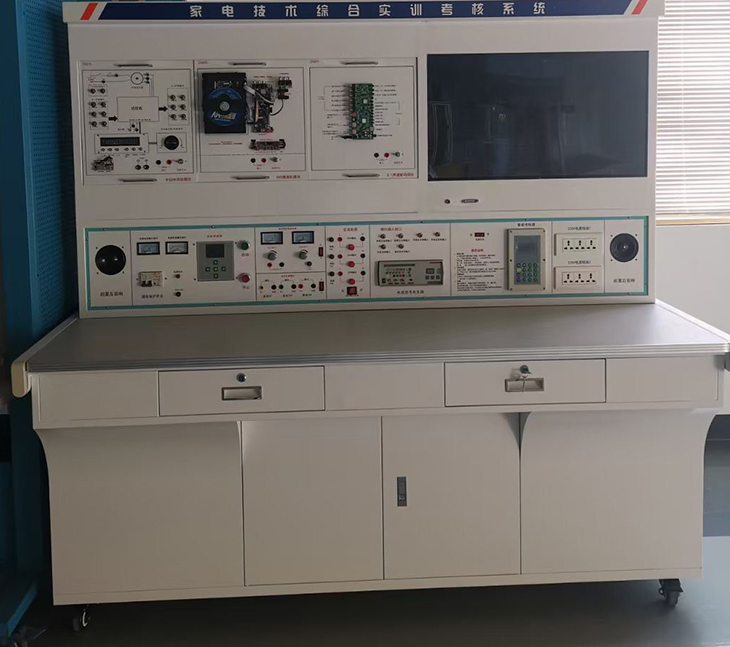

SB-JYDLP6家電技術綜合實訓系統
一、概述
1.配套性
家電技術綜合實訓裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
2.實用性
根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。
二、裝置特點.
1、本裝置通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用4040工業鋁型材與網孔板組拼接而成。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。
2、裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。
3、網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。
4、裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；
5、可開設電子電風扇(油煙機)、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、液晶電視機。功率放大電路、DVD機、音箱等常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
6、裝置設有實訓平臺:可讓學生在模擬房間墻上安裝：熱水器，微波爐，洗衣機油煙機的電視機的操作，熟知家電在售后的安裝標準。
7、 該系統每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤2kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
5.裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）
★四、 智能教學系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
2)、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
7)、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
五、家用電器原理與維修仿真教學軟件
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.5－2006）《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》與教育部相關專業教學大綱而研制。系統采用模塊化結構，包含調幅收音機、電視機、洗衣機等三種主要電器認知與維修68個知識點。
系統采用三維動畫與二維交互動畫編程相結合技術，以技能訓練為核心，以項目為引領，以任務為驅動，以工藝步驟為主線，以學生交互訓練為主體，具有很強的職業性、情境性、交互性、智能型。
信息技術類電子與信息技術、電子技術應用及相關專業，加工制造類電子電器應用與維修專業以及應用電子技術等相關專業必備的仿真實訓軟件。
軟件實訓項目
|
單元名稱 |
一級模塊 |
二級項目 |
三級項目 |
|
調幅收音機 |
器件認知 |
|
|
|
器件布局 |
|
|
|
|
工作原理 |
|
|
|
|
整機調試 |
|
|
|
|
實戰演練 |
|
|
|
|
考考你 |
|
|
|
|
電視機 |
組成電路 |
|
|
|
實戰演練 |
伴音通道 |
|
|
|
場掃描電路 |
|
||
|
電源電路 |
|
||
|
高頻調諧器 |
|
||
|
行掃描電路 |
|
||
|
視放與顯象管電路 |
|
||
|
視頻解碼電路 |
|
||
|
遙控系統 |
|
||
|
中頻電路 |
|
||
|
綜合故障（1、2） |
|
||
|
維修訓練 |
行掃描 |
組成框圖 |
|
|
主板電路 |
|||
|
原理電路 |
|||
|
檢修流程 |
|||
|
關鍵點波形 |
|||
|
工作過程 |
|||
|
常見故障 |
|||
|
故障查尋 |
|||
|
故障排除 |
|||
|
視頻解碼 |
組成框圖 |
||
|
主板電路 |
|||
|
原理電路 |
|||
|
檢修流程 |
|||
|
關鍵點波形 |
|||
|
工作過程 |
|||
|
常見故障 |
|||
|
故障查尋 |
|||
|
故障排除 |
|||
|
遙控系統 |
組成框圖 |
||
|
主板電路 |
|||
|
原理電路 |
|||
|
檢修流程 |
|||
|
關鍵點波形 |
|||
|
工作過程 |
|||
|
常見故障 |
|||
|
故障查尋 |
|||
|
故障排除 |
|||
|
中頻電路 |
組成框圖 |
||
|
主板電路 |
|||
|
原理電路 |
|||
|
檢修流程 |
|||
|
關鍵點波形 |
|||
|
工作過程 |
|||
|
常見故障 |
|||
|
故障查尋 |
|||
|
故障排除 |
|||
|
綜合故障 |
組成框圖 |
||
|
主板電路 |
|||
|
原理電路 |
|||
|
檢修流程 |
|||
|
關鍵點波形 |
|||
|
工作過程 |
|||
|
常見故障 |
|||
|
故障查尋 |
|||
|
故障排除 |
|||
|
洗衣機 |
控制部件 |
進水電磁閥 |
|
|
水位開關 |
|
||
|
常見故障 |
波輪不轉 |
|
|
|
不能進水 |
|
||
|
洗衣機拆合 |
|
||
|
實戰演練 |
波輪不轉 |
|
|
|
電飯鍋 |
實戰演練 |
故障現象 |
|
|
動手訓練 |
|
||
|
考考你 |
|
|
|
|
微波爐 |
實戰演練 |
故障排除1 |
|
|
故障排除2 |
|
||
|
考考你 |
|
|
|
|
空調 |
實戰演練 |
故障排除1 |
|
|
故障排除2 |
|
||
|
吸塵器 |
實戰演練 |
故障排除1 |
|
|
故障排除2 |
|
||
|
考考你 |
|
|
|
|
DVD |
實戰演練 |
故障排除1 |
|
|
故障排除2 |
|
||
|
故障排除3 |
|
六、基本規格系統主要配置見下表
1.主要系統配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
模擬廚房模型 |
由鋁合金型材框架和安裝布線網孔板組成，2700MM×1600MM×2000MM（長×寬×高），器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
電腦桌
|
和廚柜一體 |
1 |
臺 |
|
3 |
鋼凳 |
Φ300mm×450mm （圓×高） |
2 |
把 |
|
4 |
鋁人字梯 |
900mm×250mm×1200mm （長×寬×高） |
1 |
把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm （長×寬×高） |
200 |
個 |
|
6 |
模擬L型廚房廚柜 |
650MM×1500MM×800MM 650MM×2000MM×800MM 鋁型材框架，側面采用密度板裝飾，中間設置有隔板，方便存儲實訓模塊 |
1 |
套 |
|
7 |
工具 |
包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> |
1 |
工具 |
|
8 |
耗材配件 |
PVC線槽、 |
20 |
米 |
|
|
電源線 |
RVV2.5
|
200 |
米 |
|
|
電源線 |
PE線 |
50 |
米 |
|
9 |
總電源箱 |
內置漏電開關，保險,指示燈 |
1 |
套 |
|
10 |
微波爐安裝支架 |
含螺絲 |
1 |
套 |
|
11 |
熱水器安裝支架 |
含螺絲 |
1 |
套 |
|
12 |
電烤箱安裝支架 |
含螺絲 |
1 |
套 |
|
13 |
86插座 |
16A |
4 |
個 |
|
14 |
86插座 |
10A |
6 |
個 |
|
15 |
86底盒 |
|
10 |
個 |
|
16 |
移動插座 |
10A |
1 |
個 |
|
17 |
T型螺母 |
|
|
|
2.系統實驗?zāi)K配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
洗衣機模塊實驗?zāi)K |
模塊面板305*405 |
1 |
套 |
|
2 |
抽油煙機（電風扇）模塊實驗?zāi)K |
模塊面板305*405 |
1 |
套 |
|
3 |
電熱水器模塊 |
模塊面板305*405 |
1 |
套 |
|
4 |
電烤箱模塊實驗?zāi)K |
模塊面板305*405 |
1 |
套 |
|
5 |
電飯煲模塊實驗?zāi)K |
模塊面板305*405 |
1 |
套 |
|
6 |
微波爐模塊實驗?zāi)K |
模塊面板305*405 |
1 |
套 |
|
7 |
平板電視實驗?zāi)K |
模塊面板500MM*280MM*60MM |
1 |
套 |
|
8 |
音響功率放大器實驗?zāi)K |
模塊面板300MM*200MM*10MM |
1 |
套 |
|
9 |
前置音頻處理實驗?zāi)K |
模塊面板300MM*200MM*10MM |
1 |
套 |
|
10 |
無線考核模塊 |
上海上益 |
1 |
套 |
|
11 |
數據線 |
上海上益 |
1 |
套 |
|
12 |
考核軟件 |
上海上益 |
1 |
套 |
|
13 |
說明書 |
|
1 |
套 |
3.實物電器系統配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
洗衣機 |
國內名牌 |
1 |
套 |
|
2 |
抽油煙機 |
國內名牌 |
1 |
套 |
|
3 |
電熱水器 |
國內名牌 |
1 |
套 |
|
4 |
電烤箱 |
國內名牌 |
1 |
套 |
|
5 |
電飯煲 |
國內名牌 |
1 |
套 |
|
6 |
微波爐模 |
國內名牌 |
1 |
套 |
|
7 |
平板電視 |
32寸 |
1 |
套 |
|
8 |
音箱 |
有機3寸 |
2 |
只 |
七、實訓項目一
A洗衣機模塊
1全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2全自動洗衣機機械結構的認識及拆裝
3進水、排水常見故障的檢測和排除
4洗滌、脫水常見故障的檢測和排除
5全自動洗衣機程控器的檢測
6電機及電機控制故障的檢測和排除
7機械傳動系統的常見故障及檢修
8集成控制電路檢測和故障分析排除
9漏電安全防護報警系統故障分析和排除
B抽油煙機模塊
10抽油煙機常用元器件，及控制芯片的認識和檢測
11抽油煙機機械結構的認識及拆裝
12電機不轉故障的檢測和排除
13電機轉動時無規律故障的檢測和排除
14集成控制電路檢測和故障分析排除
C電熱水器模塊
27電熱水器常見元器件，及控制芯片的認識和檢測
28電熱水器機械結構的認識及拆裝
29防電墻技術的學習及故障的分析與排除
30內膽故障的分析和排除
31恒溫電路部分故障的分析和排除
32電熱水器使用安全的學習和掌握
33集成控制電路檢測和故障分析排除
34漏電安全防護報警系統故障分析和排除
D電烤箱模塊
35電烤箱常見元器件，及控制芯片的認識和檢測
36電烤箱機械結構的認識及拆裝
37溫控器部分故障的分析和排除
38定時控制電路故障的分析和排除
39內膽故障的分析和排除
40集成控制電路檢測和故障分析排除
E電飯煲模塊
41微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
42微電腦控制電飯鍋結構的認識及拆裝
43微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
44微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
45微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
46微電腦控制電飯鍋的常見故障及維修
47微電腦控制電飯鍋控制電路常見故障的檢測及維修
F微波爐模塊
48微波爐主要元器件，控制芯片，顯示器件的認識與檢測
49微波爐結構的認識及拆裝
50微波爐加熱的原理分析及實物演示
51微波爐微波產生電路的常見故障及檢測維修
52微波爐控制電路及定時電路常見故障與檢測維修
53微波爐電壓轉換電路的常見故障及檢測維修
54微波爐保護裝置的檢測與維修
55微波爐常見故障的檢測及維修
七、實訓項目二
A.平板電視
1、認 識 液 晶 電 視 的 內 部 結 構 ；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5 理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、工廠菜單的進入方法及調試；
9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；
11、三無故障現象的檢測與處理；
12、搖控指示燈亮，三無故障現象的檢修指導；
13、屏亮，有聲音，無圖像故障現象的檢測與處理；
14、屏亮，無聲音，無圖像故障現象的檢修指導；
15、聲音正常，黑屏故障現象的檢測與處理；
16、無伴音，圖像正常故障現象的檢測與處理；
17、按鍵無反應故障現象的檢測與處理
18、遙控?zé)o反應故障現象的檢測與處理；
19、AV圖像正常，無聲音故障現象的檢修指導；
20、白屏故障現象的檢修指導；
21、圖像偏色或缺色故障現象的檢修指導；
22、花屏故障現象的檢修指導；
23、指示燈不亮故障現象的檢修指導；
24、一側喇叭無聲音故障現象的檢測與處理；
25、無彩色故障現象的檢修指導；
28、液晶屏點屏方法；
29、液晶屏接口定義；
30、整機裝配；
31、數碼卡拉OK故障檢測
32、5，1功率放大器的故障檢測
34、DVD故障的檢測
35、數碼卡拉OK前置放大電路故障檢測
B.DVD
1.DVD視盤機的基本操作；
2.VD視盤機工作原理分析；
3.DVD視盤機的基本組成的認識；
4.激光頭的工作原理分析；
5.DVD視盤機參數的測量；
6.DVD視盤機維修時的操作方法；
C.音響功率放大器
1.功放基本電路分析；
2.BA5096工作原理分析；
3.功放R聲道無聲故障演示；
4.功放R聲道失真故障演示；
5.功放L聲道無聲故障演示；
6.功放L聲道失真故障演示；
7.功放前置電路故障演示；
8.功放混響電路故障演示；
9.功放聲音輸入電路故障演示；
10.功放運算放大器電路故障演示；
11.功放顯示電路故障演示；
12.音箱故障演示。
